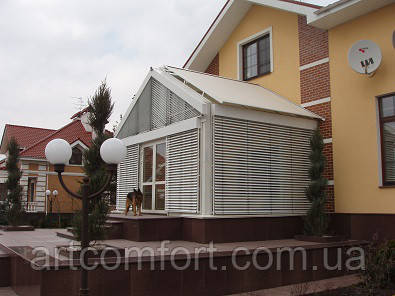

Маркізи Зимовий сад

Принцип дії:  марка для зимового саду встановлюється як зовнішня навіса для захисту від сонця. Система  працює за принципом протинатягування. Як натяжний елемент слугує натяжний ремінь. Оптимальне натягування полотна досягається завдяки посиленню  пневмоліфтингу.

Тканина — акрилова або спеціальна зовнішня.Противостійке погодне середовище (завдяки спеціальному просоченню), захищає від ультрафіолету.

Граничні значення конструкції.

Максимальне  кількість  з'єднаних  полотен: 2

 Вал: в якості вала (Ø78 х 1) — алюмінієва труба з пазом.

Напрямні: з екструдованого алюмінію, з нижнім монтажним пазом.Одна напрямна має розміри 62 Х 55 мм (Ш Х В),
здвоєна — 98 Х 55 мм (Ш Х В).

Короб: круглий екструдований трикомпонентний короб розміром 235 х 148 мм. На торцях короба алюмінієві боковини. За ширини 4500-5090 мм короб підпирається в одній точці проміжною опорою, 5100-5490 мм короб підпирається в одній точці проміжною опорою і зверху ставиться тримач на короб, понад 5500 мм короб підпирається у двох точках проміжними опорами та зверху ставляться тримачі.

Привод: вбудований у вал двигун, 230 вольтів, 50 Гц, інтегрований пристрій вимкнення двигуна у разі перевищення заданого крутного моменту в напрямку втягування та висування. У верхньому та нижньому вкрай положенні двигун автоматично вимикається.

Передній профіль: складається з екструдованого алюмінію розміром 115 Х 55 мм (Ш х В).

Фарбування: фарбування в будь-який колір RAL (K7) мат або глянець. Перед фарбуванням профіль проходить хімічну обробку (пасивування) це дуже важливий етап у технології фарбування, що гарантує якість  і довговічність використання виробу.

Зображення розрізу та необхідні розміри:

Поперечний переріз маркизи «Зимний  сад»:
